广西传统泵站回转式格栅除污机项目

    项目名称:广西传统泵站回转式格栅除污机项目

    项目地点:广西

    产品用途:对进入泵站的污水进行除渣处理,将体积较大的杂质阻挡清除,避免因较大杂质造成泵站堵塞的情况发生

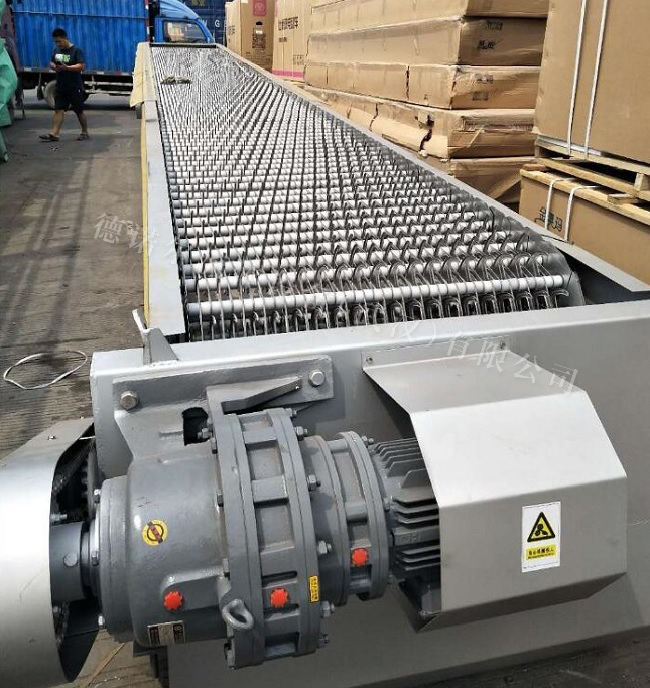

    设备型号:回转式格栅除污机,规格1.1m*8.2m,N=3kW,b=20mm

    设备配置:304不锈钢,含配套304不锈钢导轨及提升钢丝绳

    回转式格栅除污机是将拦污和除污结合为一体的固定式连续除污设备。它主要有栅体、清污耙(齿耙)、传动系统三个部分组成。根据引水道底污物的情况,有时在栅体底部增设辅助栅。

    栅体部分

    由支承框架、栅面、导轨组成。三者构成传动系统的骨架,并拦截水流中的漂浮物,使其不进入前池。

    清污耙(齿耙)

    清污耙均布安装在绕栅体回转的板式滚子链上,其间距按污物的多少而确定,一般间距在1.5m-2m左右,耙齿中心距与栅条中心距相同。滚子链沿导轨绕栅体回转,带动齿耙沿栅面运动。

    传动部分

    传动系统主要有:电动机、行星摆线针轮减速机、主动链轮、驱动链(套筒滚子链)、轮轴组等组成。轮轴组由从动链轮、传动轴、牵引链轮、板式滚子和调节螺栓调节。支撑在左右调节轴承支架上的传动轴两端的牵引链轮与板式滚子链啮合,使滚子链沿导轨回转。为使两滚子链同步张紧,在左右调节轴承上设置了调节螺杆。
